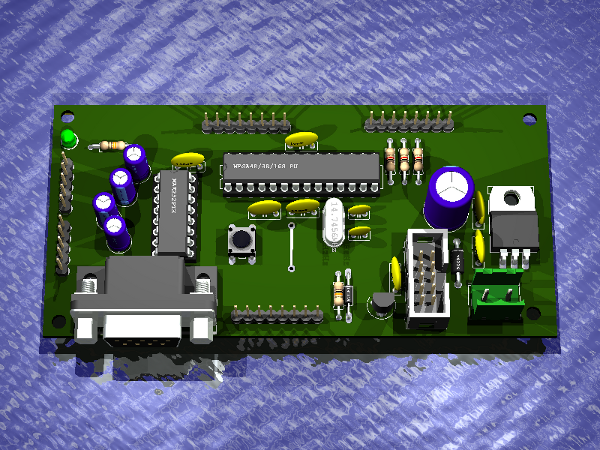

Cette carte permet d’expérimenter divers montage basé sur un atmega48, atmega88 ou atmega168.
Cette carte a été conçue de façon à permettre le développement rapide de projet basé sur un atmega48, atmega88 ou atmega168.
L’architecture de cette carte permet de raccorder toutes les broches utiles du micro à l’extérieur. Elle se programme via une interface AVR-ISP 10 points , est équipée d’une liaison RS232 pour déboguer le code par exemple.

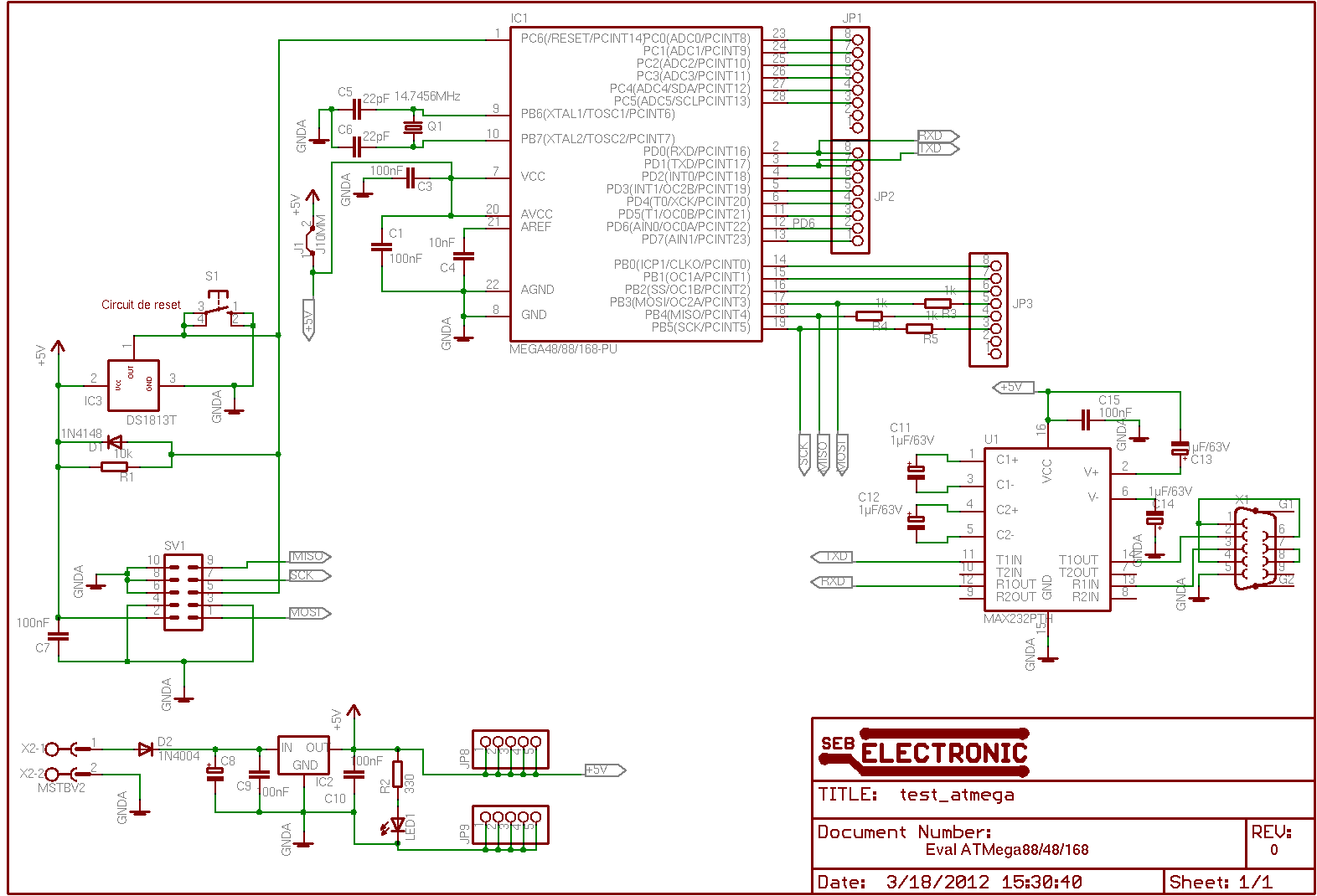

Schéma:
Typons (fichiers PS):
Les typons sont ici.

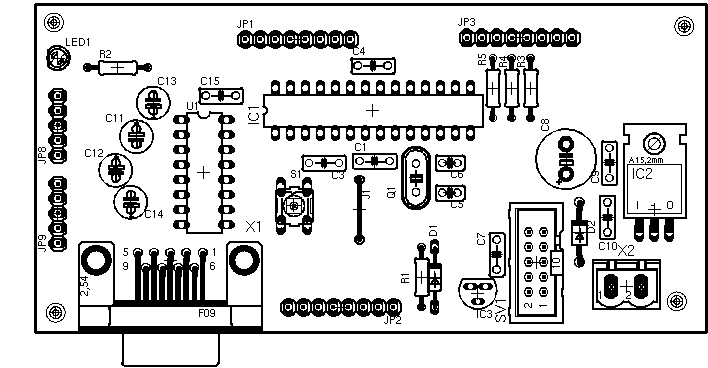

Implantation:
Au niveau de l’implantation rien de particulier à signaler.
Nomenclature:
Cliquez sur le lien pour télécharger la nomenclature en PDF.

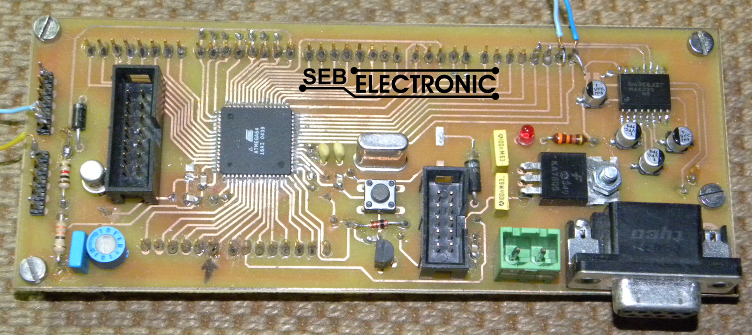

Cette carte permet d’expérimenter divers montage basé sur un atmega64.
Cette carte a été conçue de façon à permettre le développement rapide de projet basé sur un atmega64.
L’architecture de cette carte permet de raccorder toutes les broches utiles du micro à l’extérieur. Elle se programme via une interface AVR-ISP 10 points , est équipée d’une liaison RS232 pour déboguer le code par exemple mais aussi d’un connecteur HE10 14 points pour s’interfacer avec un afficheur lcd.

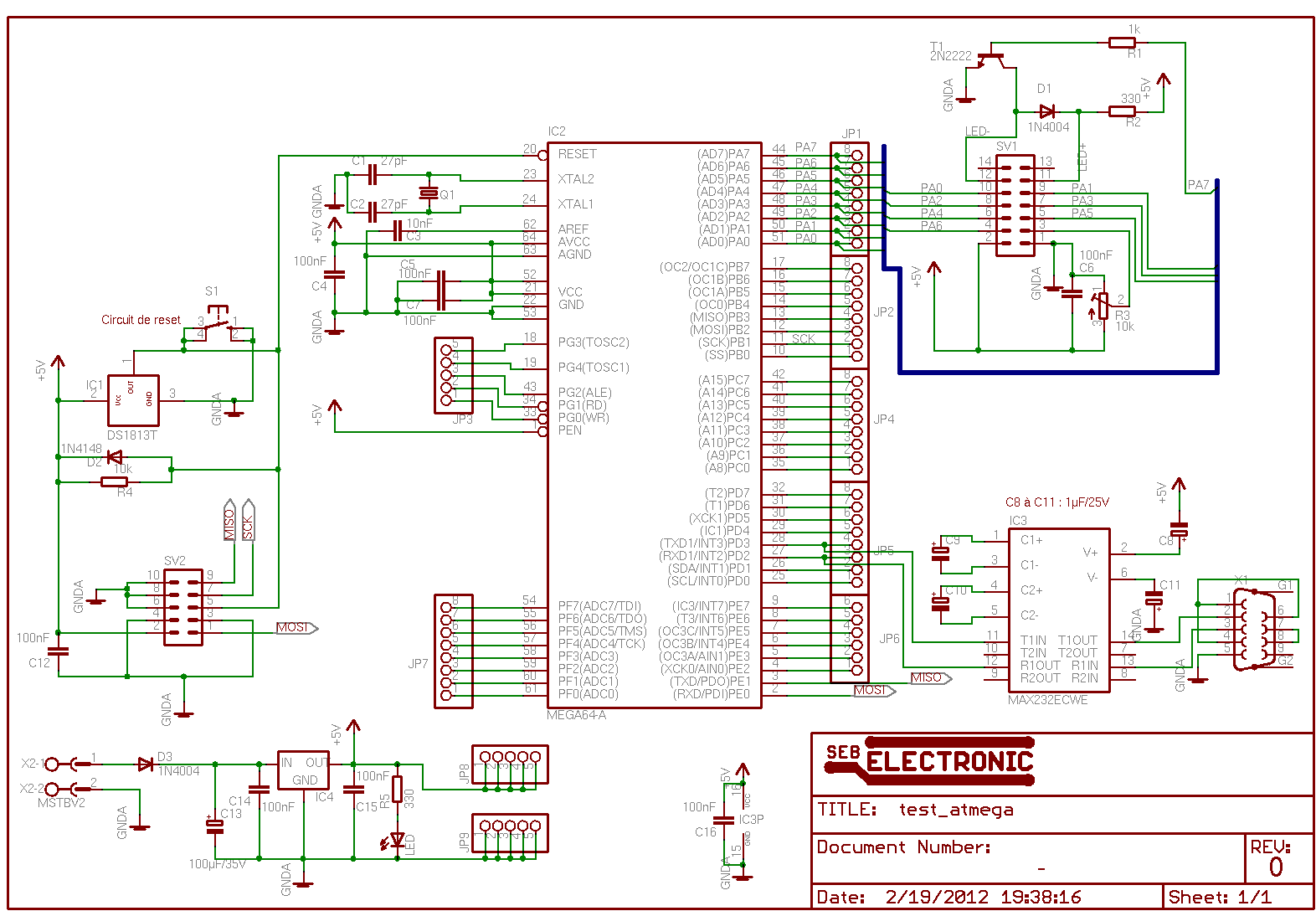

Schéma:
Typons (fichiers PS):
Les typons sont ici.

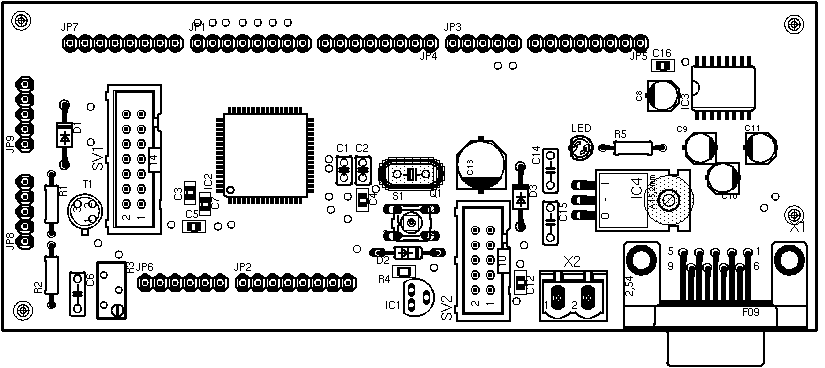

Implantation:
Au niveau de l’implantation rien de particulier à signaler.
Nomenclature:
Cliquez sur le lien pour télécharger la nomenclature en PDF.
Brochage du LCD:
L’afficheur LCD est relié à la carte via une nappe HE10 14 points. L’avantage d’avoir un LCD débrochable est qu’il peut servir à d’autres cartes d’évaluation.
Le brochage du LCD c’est ICI !
Cette carte permet d’expérimenter le driver de 7 segments de chez Maxim : le max7221.

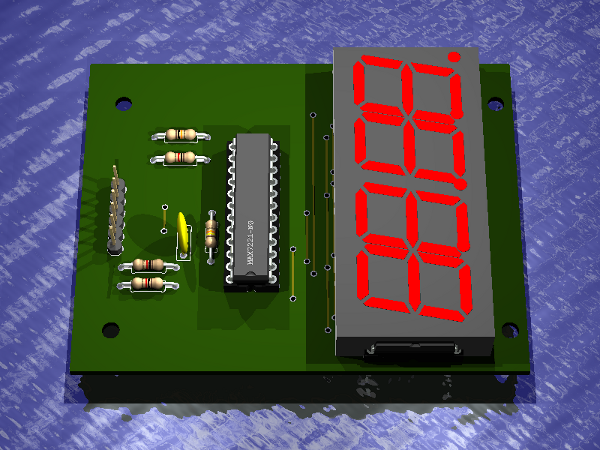

Photo:
Cliquez sur la miniature pour voir la photo.
Résumé du projet:
Cette carte a été conçue pour s’utiliser avec les cartes d’évaluation pour atmega disponibles sur ce blog. Elle se raccorde directement sur la carte d’évaluation. Les résistances R1,R2,R3 servent si le port SPI est partagé avec la liaison ISP de l’atmega. Sinon il convient de placer des résistances 0 Ohms à la place.
Les supports DIL permettent de changer les afficheurs si besoin.

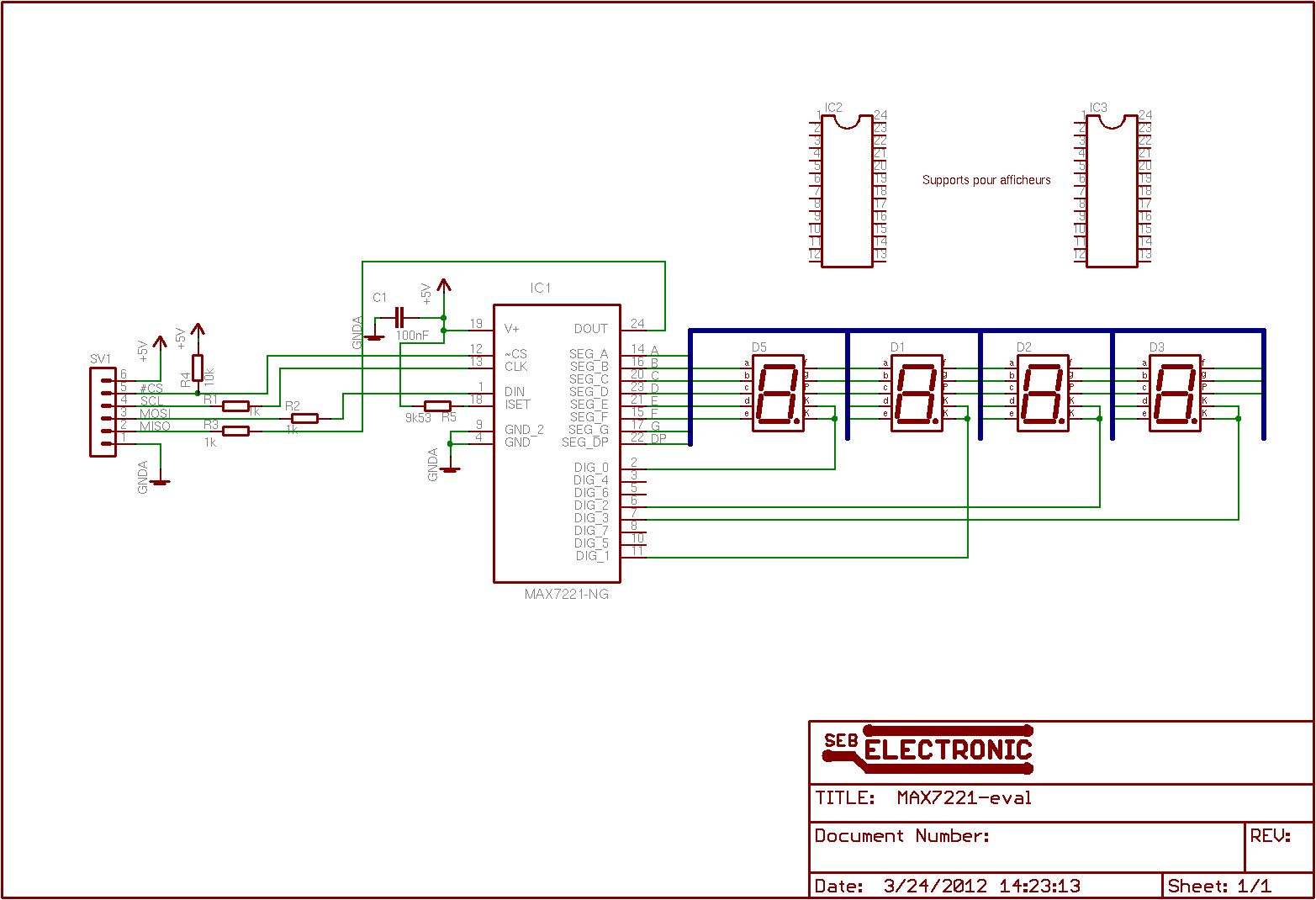

Schéma:
Typons (fichiers PS):
Les typons sont ici.

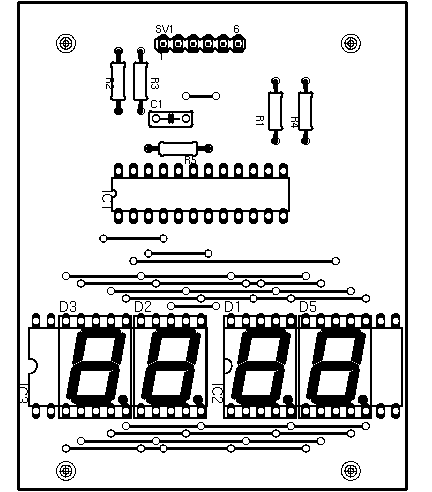

Implantation:
Au niveau de l’implantation rien de particulier à signaler.
Nomenclature: Cliquez sur le lien pour télécharger la nomenclature en PDF.

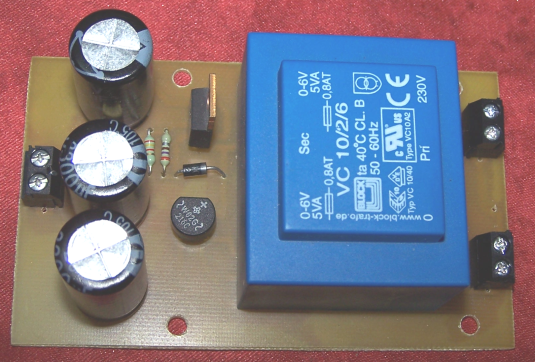

Le but de ce projet est la réalisation d’une alimentation électronique pour caméra de vidéo-surveillance. Les caissons ont la particularité de passer les cables dans le pied de fixation. Ne laissant alors apparaitre aucun câble. Ils sont livrés avec un cordon vidéo équipé d’une fiche BNC d’un coté et nu de l’autre, ainsi qu’un cordon d’alimentation 3 conducteurs. Tout va bien quand on utilise une caméra 230V mais si on a une caméra basse tension il faut alors placer une alimentation externe. On se propose donc de créer une alimentation basse tension pour l’intégrer dans le caisson. Cette alimentation doit fournir une intensité d’environ 1A et doit permettre l’alimentation de caméras 12V.
Le projet est en réalité une simple alimentation qui convertit une tension alternative en tension continue. La valeur de la tension de sortie est fixée par le célèbre LM317 régulateur positif ajustable.

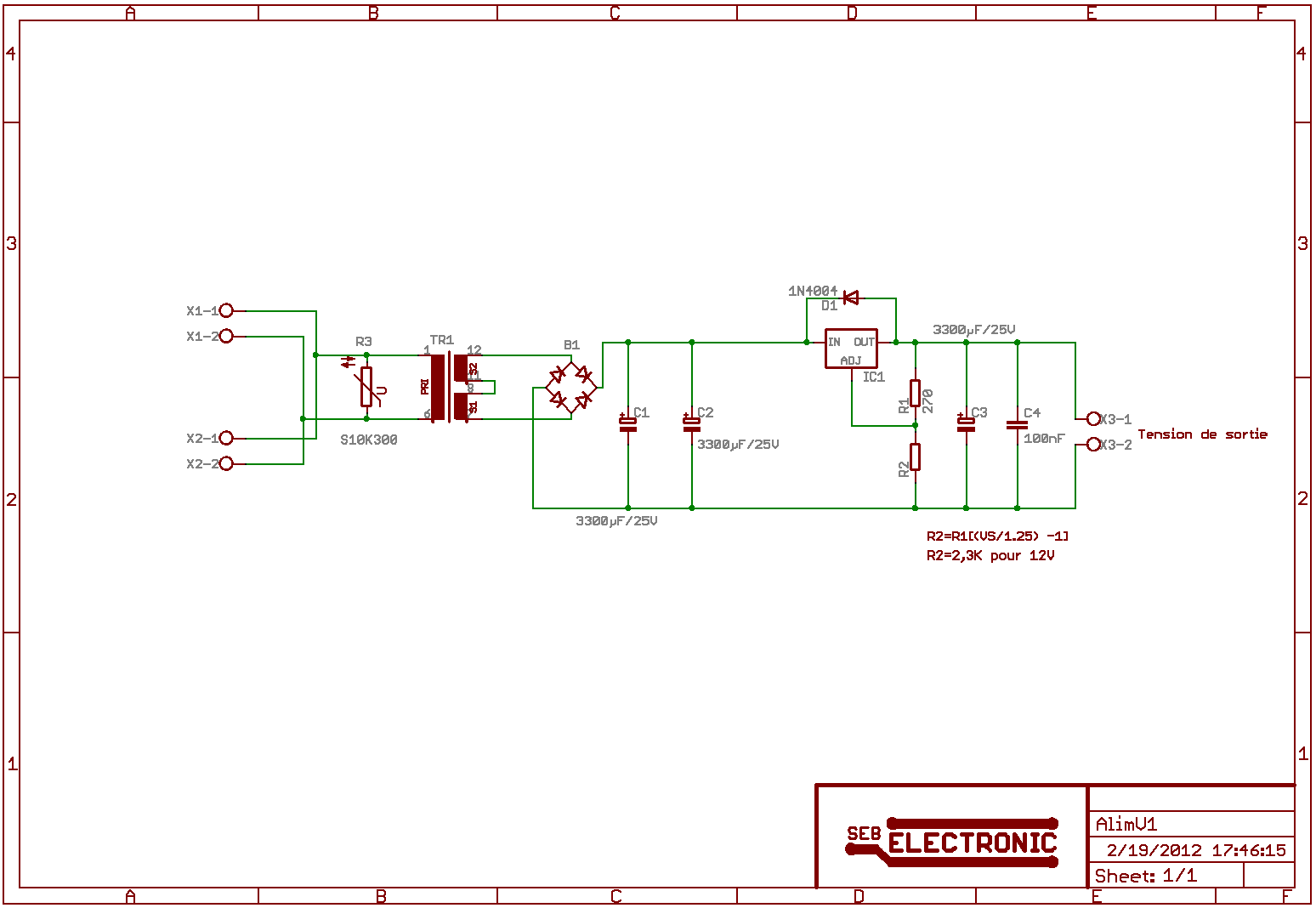

Schéma:
Typons PS/PDF:
Les typons sont ici.
Nomenclature:
Cliquez sur le lien pour télécharger la nomenclature en PDF.
Notice de montage:
La notice de montage est ici :

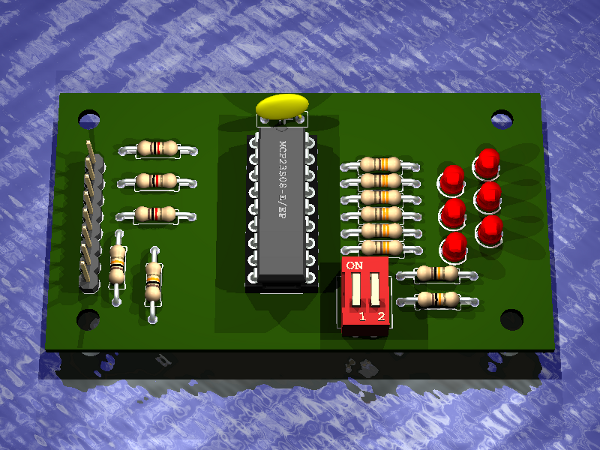

Cette carte a été conçue pour s’utiliser avec les cartes d’évaluation pour atmega disponibles sur ce blog.
La carte se raccorde directement sur la carte d’évaluation. Les résistances R2,R3,R4 servent si le port SPI est partagé avec la liaison ISP de l’atmega qui sert à la programmation. Sinon il convient de placer des résistances 0 Ohms à la place.
La carte permet de tester les sorties grâce aux leds et les entrées avec le dip switch.

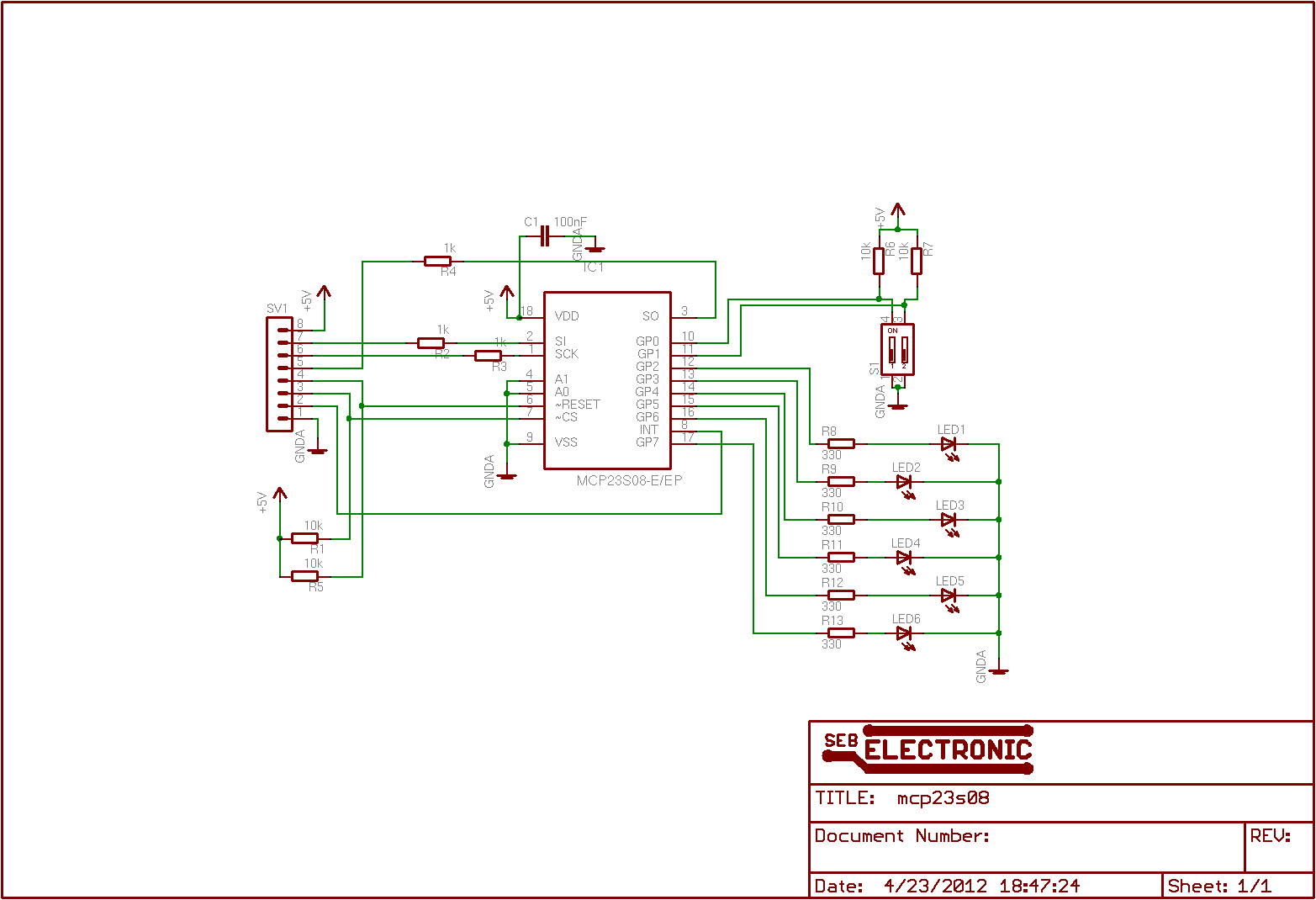

Schéma:
Typons (fichiers PS):
Les typons au format PS sont ici.

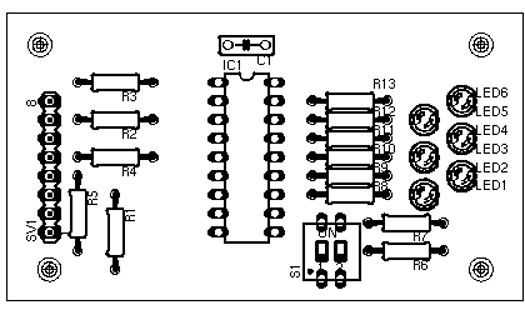

Implantation:
Au niveau de l’implantation rien de particulier à signaler.
Nomenclature:
Cliquez sur le lien pour télécharger la nomenclature en PDF.
